Цифровой осциллограф OWON AS101

Name: Цифровой осциллограф OWON AS101
Brand: OWON
SKU: MR897025
Price: 6846 UAH
Availability: InStock

Производитель: OWON

Код товара: MR897025-09

Отзывы: (0)

Есть в наличии

6 846 грн

Нашли данный товар дешевле?

Цена в бонусных баллах: 6846

Бонусные баллы: 68

Удобная оплата и быстрая доставка Отправка товара каждый день. Наложка без предоплат. Monopay, Liqpay, Розстрочки, Кредити, Безнал. Сделаем Ваши покупки приятными Внимательній вежливій персонал Техподдержка Грамотные технические специалисты

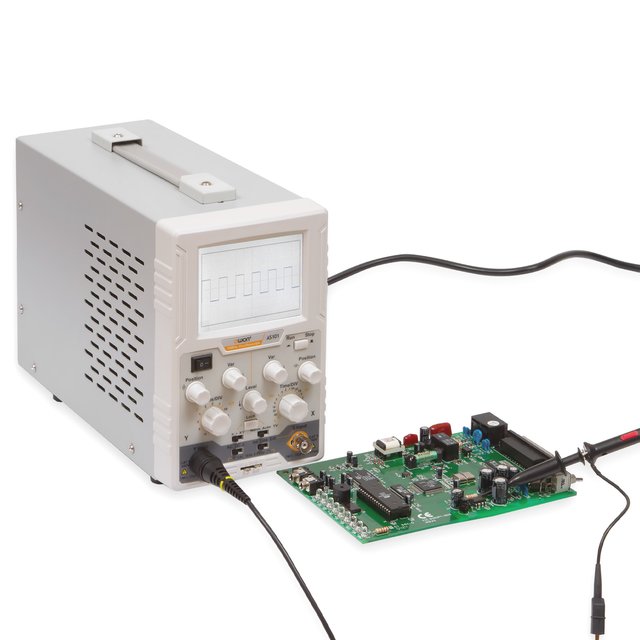

OWON AS101 – это одноканальный настольный осциллограф, идеально подходящий для проведения экспериментов и исследований в научных лабораториях, университетах, школьных классах, кружках и на производстве. Частота дискретизации 100 Мвыб/с, полоса пропускания 10 МГц.

Панель управления устройства напоминает панель аналогового осциллографа, что значительно упрощает процесс обучения при переходе на более современные цифровые модели.

Особенности

Ширина полосы пропускания 10 МГц.
Частота дискретизации 100 Мвыб/с.
Скорость захвата осциллограмм 130 тыс/с (позволяет захватывать одноразовые и редко повторяющиеся сигналы).
Передача формы сигналов в разных компонентах амплитудных полутонов с помощью многоуровневой шкалы.
Возможность непрерывной регулировки скорости развертки и вертикальной чувствительности.
Возможность регулировки уровня синхронизации.
Специальная кнопка для блокировки триггера (уровень триггера автоматически удерживается в оптимальном значении вне зависимости от амплитуды сигнала).
Доступные режимы триггера: автоматический, обычный, TV.
Возможность вывода на внешний триггер/входной терминал по шкале Х (при работе с фигурами Лиссажа).
Возможность выбора источника триггера (внутренний, линейный, внешний).
3,7-дюймовый цветной ЖК-дисплей.

Видео

Технические характеристики

Входящие параметры
Полоса пропускания	10 МГц
Количество каналов	1
Максимальная частота дискретизации в реальном времени	100 МВыб/с
Режим входа	DC, AC, GND
Входной импеданс	1 МОм ± 2%, 20 пФ ± 5 пФ
Максимальное входное напряжение	±400 В
Скорость захвата осциллограмм	130000 осц. /с
Горизонтальная система
Интерполяция формы волны	sin(х)/х
Коэффициент развертки	50 мкс/под – 0,1 с/под, 1, 2, 5 шаг
Точность	±100 ppm
Соотношение	≥ 2.5:1
Вертикальная система
Коэффициент развертки	5 мВ/под – 10 В/под
Время нарастания	≤ 30 нс
Смещение	±10 под
Низкочастотный отзыв (-3 дБ)	≥ 10 Гц (на входе BNC)
Соотношение	≥ 2.5:1
Система синхронизации
Режимы триггера	фронт, видеосигнал
Диапазон уровня запуска триггера	± 4 разделения от центра экрана
Точность уровня триггера	±0,3 под
Источник триггера	внутренний, линейный, внешний
Тип триггера	автоматический, нормальный, TV
Блокировка триггера	есть
Входной импеданс внешнего триггера	1 МОм ±2%, 20 пФ ±5 пФ
Максимальное входное напряжение внешнего триггера	400 В
Запуск за фронтом
Режим запуска	за фронтом (спадающим или нарастающим)
Запуск по видеосигналу
Стандарт сигнала	NTSC, PAL, SECAM
Триггерный выход зонда компенсатора
Выходное напряжение	0,5 В ±2%
Частота	прямоугольная форма сигнала 1 кГц (±1%)
Система измерения
Режим	XY
Чувствительность	Х: 0,5 В/под Y: 0,1 В/под – 1 В/под
Полоса пропускания (-3 дБ)	DC: 0 – 1 МГц AC: 10 Гц – 1 МГц
Общие характеристики
Тип дисплея	3.7 дюймов TFT-LCD-экран, 320×240 точек, 65536 цветов
Питание	100 – 240 В AC RMS, 50 – 60 Гц, CAT II
Потребляемая мощность	< 15 Вт
Предохранитель	Т, 1 А, 250 В
Рабочая температура	от 0°С до 40°С
Температура хранения	от -20 °С до 60 °С
Относительная влажность	до 90%
Рабочая высота	рабочая до 3000 м хранение до 15000 м
Способ охлаждения	естественная конвекция
Габариты	288×192×117 мм
Вес	1,8 кг

Руководство пользователя

Скачать инструкцию OWON AS101 (англ.).

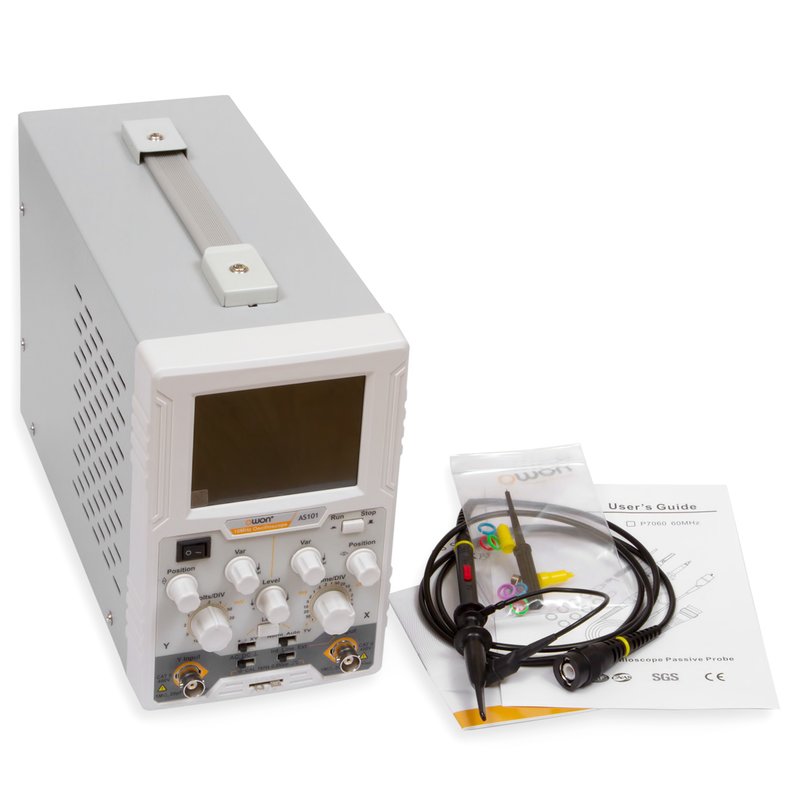

Комплектация

Цифровой осциллограф OWON AS101 - 1 шт.
Кабель питания – 1 шт.
Инструкция – 1 шт.
Измерительный щуп – 1 шт.
Щуп для регулировки – 1 шт.
