Огляд стереоскопічних мікроскопів ST60

Мікроскоп – оптичний прилад, що дозволяє побачити деталі невидимі неозброєним оком. Якщо раніше мікроскопи використовували, переважно, в медицині та біології, то тепер вони необхідні практично у всіх галузях промисловості, наприклад - гірнича інженерія, виробництво мікроелектроніки, харчова промисловість тощо.

Стереоскопічні мікроскопи призначені для спостереження дрібних об'єктів та виконання різноманітних тонких робіт: препарування у біології, вивчення зразків гірських порід – у мінералогії. Їхня відмінність від біологічних мікроскопів у невеликому, до 100Х збільшенні, і тому, що стереоскопічні мікроскопи дають об'ємне зображення, т.к. мають окремі оптичні системи для кожного ока.

За допомогою стереомікроскопа можна розглядати кристали, ювелірні вироби, дрібні механізми, наприклад вартові, комах. Також з їх допомогою можна оцінювати пайку, якість друкованих плат та дрібних радіодеталей, виконувати різні технологічні операції у напівпровідниковій промисловості, а також в інших галузях науки та техніки. Стереоскопічні мікроскопи дають пряме і об'ємне зображення об'єктів, що розглядаються.

У цьому огляді ми розглянемо бінокулярний та тринокулярний стереомікроскопи серії ST60 .

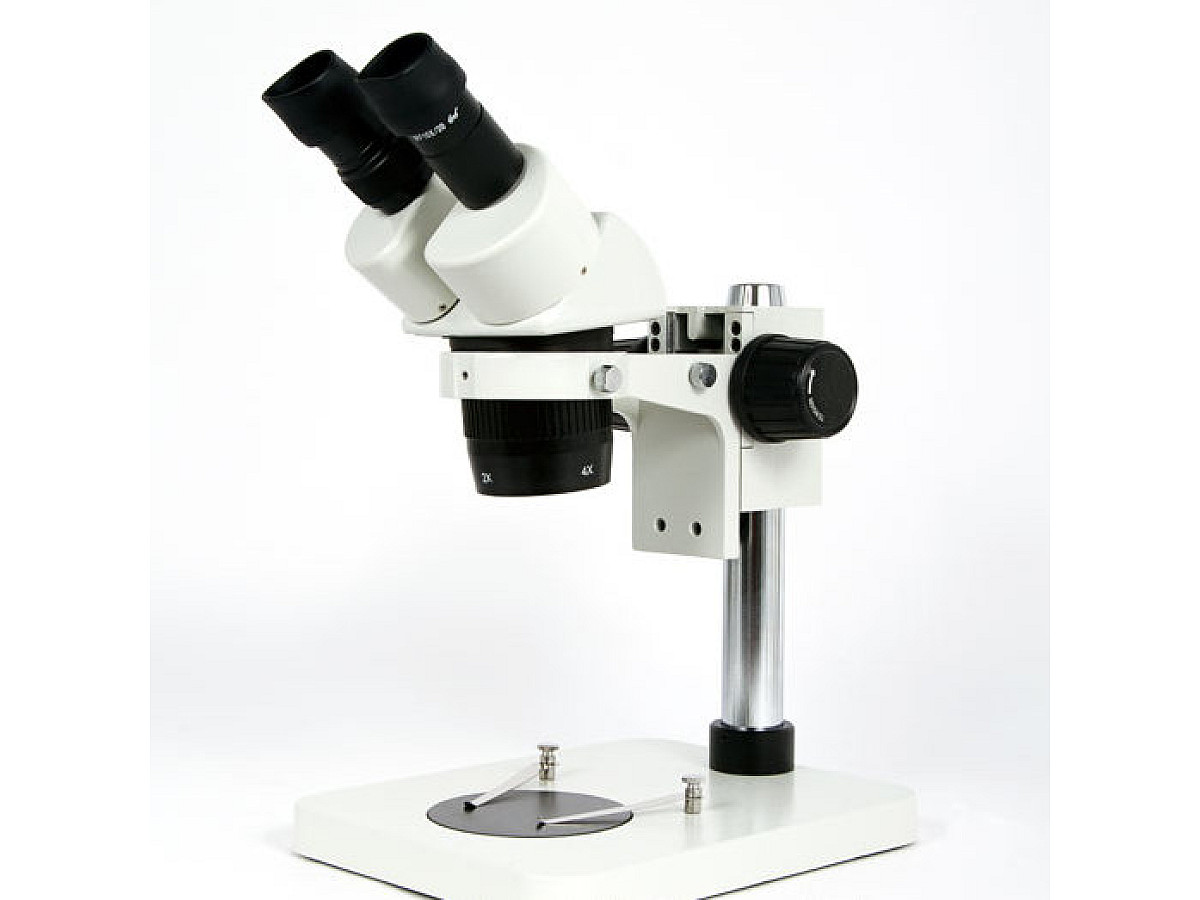

Стереоскопічний бінокулярний мікроскоп ST60-24B1

Технічні характеристики стереоскопічного бінокулярного мікроскопа ST60-24B1

Збільшення окуляра	10X
Збільшення об'єктиву	2Х/4Х
Сумарне збільшення	20Х/40Х
Нахил окулярів щодо вертикальної осі	45º
Поворот мікроскопа щодо основи	360º
Діапазон відстані між зіницями окулярів	від 55 до 75 мм
Діоптрійна корекція лівого окуляра	+/- 5 діоптрій
Робоча (фокусна) відстань	100 мм
Вага	4,5 кг

Опис стереоскопічного бінокулярного мікроскопа ST60-24B1

Стереоскопічний бінокулярний мікроскоп ST60-24B1 складається з наступних частин:

• Заснування
• Штатив
• Рухомий кронштейн
• Оптична система з регульованим збільшенням

Стереоскопічний бінокулярний мікроскоп ST60-24B1 це один із найпростіших мікроскопів серії ST60.

Завдяки невисокій основі, стереоскопічний бінокулярний мікроскоп ST60-24B1 зручний для роботи з електронними платами. Поле огляду зразка невелике – 10 мм. Для прецизійного паяння чи огляду плат цей мікроскоп якраз. Порада - для паяння під мікроскопом використовуйте паяльник з димопоглиначем, тому що дим від припою та флюсів суттєво погіршує видимість робочої зони.

У цій моделі мікроскопа відсутнє підсвічування, але є можливість монтажу верхньої діодної лампи YK-S48T або YK-S24T, які в комплект не входять.

Поворотом макровинта рухливу частину кронштейна разом з оптичною системою можна переміщати у вертикальному напрямку, домагаючись таким чином кращого фокусування зображення предмета. Максимальне значення ходу рухомої частини кронштейна – 45 міліметрів. Сам кронштейн пересувається вздовж штатива, забезпечуючи максимальну відстань від лінзи до поверхні основи до 240 мм. Також кронштейн повертається навколо штативу на 360 º, і закріплюється на ньому за допомогою гвинта.

Оптична система стереоскопічного бінокулярного мікроскопа ST60-24B1 є двома незалежними системами лінз, що створює ефект об'ємного зображення. Вона складається з окулярів та об'єктивів. Окуляри зрушуються і розсуваються по дуговій траєкторії, дозволяючи індивідуально підлаштувати мікроскоп. Відстань між зіницями регулюється від 55 до 75 мм. Об'єктив повертається на 90º регулюючи збільшення двох фіксованих значеннях 2Х і 4Х. Сумарне збільшення розраховується методом множення величини збільшення окуляра число збільшення об'єктиву.

Опціонально максимальне збільшення стереоскопічного бінокулярного мікроскопа ST60-24B1 можна підняти з 40Х до 80Х за допомогою окулярів WF20Х/10mm, фокусну відстань можна збільшити з 100 до 165 мм за допомогою додаткового об'єктива ST60 0,5Х WD15

Для лівого окуляра коригується чіткість +/- 5 діоптрій.

Окуляри стереоскопічного бінокулярного мікроскопа ST60-24B1 нахилені на 45º щодо вертикальної осі, що сприяє зручній роботі з мікроскопом.

Для окулярів стереоскопічного бінокулярного мікроскопа ST60-24B передбачені гумові насадки.
Стереоскопічний бінокулярний мікроскоп ST60-24B1 оснащений фіксаторами досліджуваних зразків та двоколірною підставкою (чорна та біла сторони).

Комплектація стереоскопічного бінокулярного мікроскопа ST60-24B1

• Основа зі штативом та рухомим кронштейном
• Оптична система з об'єктивом (збільшення 2Х та 4Х)
• 2 окуляри SZM-EWh10X/20 зі збільшенням 10Х
• 2 гумові насадки на окуляри
• Двостороння підставка для досліджуваного зразка
• Захисний чохол від пилу
• Інструкція

Стереоскопічний тринокулярний мікроскоп
ST60-24Т2

Технічні характеристики тринокулярного стереоскопічного мікроскопа ST60-24Т2

Збільшення окуляра	10X
Збільшення об'єктиву	2Х/4Х
Сумарне збільшення	20Х/40Х
Нахил окулярів щодо вертикальної осі	45º
Поворот мікроскопа щодо основи	360º
Діапазон відстані між зіницями окулярів	від 55 до 75 мм
Діоптрійна корекція лівого окуляра	+/- 5 діоптрій
Робоча (фокусна) відстань	100 мм
Верхнє підсвічування	Галогенова лампа типу - MR, 12 В
Нижнє підсвічування	Галогенова лампа з цоколем GX, 12 В
Окуляр для цифрової USB-камери	+
Вага	6,5 кг

Опис тринокулярного стереоскопічного мікроскопа ST60-24Т2

Стереоскопічний тринокулярний мікроскоп ST60-24T2 складається з таких частин:

• Підстава з вбудованим підсвічуванням
• Штатив
• Рухомий кронштейн
• Оптична система з регульованим збільшенням
• Верхнє підсвічування

Стереоскопічний тринокулярний мікроскоп ST60-24Т2 є апаратом з двома підсвічуваннями (верхньою і нижньою) і оптичною системою з трьома окулярами: два для очей і один для цифрової USB-камери.

Дві незалежні системи лінз дозволяють спостерігати об'ємне зображення.

Основні окуляри можна підлаштовувати під "себе", розводячи або зводячи їх на міжзорічну відстань від 55 до 75 мм.

Окуляр для цифрової камери USB розташований над об'єктивом. За допомогою додаткових окулярів можна розширювати межу збільшення так само, як у стереомікроскопа ST60-24В1.

Ліворуч на корпусі оптичної системи є важіль-перемикач, який відкриває вікно для цифрової USB-камери. Режим зйомки на цифрову камеру відповідає положення, коли важіль висунуто.

Підсвічування стереоскопічного тринокулярного мікроскопа ST60-24Т2 розташовані зверху і знизу столика для препаратів, що дозволяє проводити спостереження як прозорих зрізів, так і непрозорих об'єктів: від дрібних твердих частинок до монет, паперу, одягу і т.д.

Верхнє підсвічування закріплюється на рухомій частині кронштейна і приєднується до роз'єму 12 B на кінці штатива.

Вона складається з патрона та галогенової лампи, застосування якої забезпечує тривалий час роботи підсвічування.

Якщо потрібне сильніше підсвічування можна встановити диодну лампу на 24 або 48 діодів: YK-S24T або YK-S48T. Окремо реалізується стандартне підсвічування SZM-L1.
Нижнє підсвічування також здійснено за допомогою галогенової лампи з цоколем GX.
Регулятори інтенсивності свічення верхнього та нижнього підсвічування знаходяться праворуч на корпусі:
Вид біокулярного стереоскопічного мікроскопа ST60-24Т2 в повній опціональній комплектації:

Наявність окуляра для цифрової USB камери робить мікроскоп ST60-24Т2 унікальним. Камера дозволяє робити знімки збільшених об'єктів або просто транслювати зображення на екран комп'ютера.
Для стереоскопічного тринокулярного мікроскопа ST60-24Т2 у нашому магазині є великий вибір камер з різною роздільною здатністю.

Комплектація стереоскопічного бінокулярного мікроскопа ST60-24Т2

• Основа зі штативом та рухомим кронштейном
• Оптична система з об'єктивом (збільшення 2Х та 4Х)
• 2 окуляри SZM-EWh10X/20 зі збільшенням 10Х
• 2 гумові насадки на окуляри
• Двостороння підставка для досліджуваного зразка
• Прозора підставка з матового скла
• Верхнє підсвічування
• Нижнє підсвічування
• Захисний чохол від пилу
• Інструкція

Стереоскопічний бінокулярний мікроскоп ST60-24В2

Технічні характеристики стереоскопічного бінокулярного мікроскопа ST60-24В2

Збільшення окуляра	10X
Збільшення об'єктиву	2Х/4Х
Сумарне збільшення	20Х/40Х
Нахил окулярів щодо вертикальної осі	45º
Поворот мікроскопа щодо основи	360º
Діапазон відстані між зіницями окулярів	від 55 до 75 мм
Діоптрійна корекція лівого окуляра	+/- 5 діоптрій
Робоча (фокусна) відстань	100 мм
Верхнє підсвічування	Галогенова лампа типу - MR, 12 В
Нижнє підсвічування	Галогенова лампа з цоколем GX, 12 В
Окуляр для цифрової USB-камери	-
Вага	6,3 кг

Опис стереоскопічного бінокулярного мікроскопа ST60-24В2

Стереоскопічний бінокулярний мікроскоп ST60-24В2 - останній представник стереоскопічних мікроскопів ST60 серії розглянутої в цьому огляді та представленої в нашому інтернет-магазині.
Він є повним аналогом мікроскопа ST60-24Т2, від нього лише відсутністю окуляра для цифрової камери.
На задній стороні корпусу стереоскопічного бінокулярного мікроскопа ST60-24В2, як і ST60-24Т2, розміщені:

• роз'єм для підключення кабелю живлення
• два запобіжники номіналом 1 А
• кнопка живлення

Комплектація стереоскопічного бінокулярного мікроскопа ST60-24В2

• Основа зі штативом та рухомим кронштейном
• Оптична система з об'єктивом (збільшення 2Х та 4Х)
• 2 окуляри SZM-EWh10X/20 зі збільшенням 10Х
• 2 гумові насадки на окуляри
• Двостороння підставка для досліджуваного зразка
• Прозора підставка з матового скла
• Верхнє підсвічування
• Нижнє підсвічування
• Захисний чохол від пилу
• Інструкція

Захисний чохол захистить мікроскоп від пилу та бруду.

Підсумки

Стереоскопічні мікроскопи серії ST60 це - збільшення до 80Х, підсвічування (верхнє і нижнє), можливість зйомки об'єктів, що розглядаються на камеру.

Складання корпусу мікроскопа хороше, переміщення рухомої частини кронштейна м'яке, без ривків.

Важливим є зручність роботи з приладом, оскільки часто за мікроскопом досліднику доводиться проводити по кілька годин поспіль. Бінокулярні мікроскопи зменшують навантаження на очі, а CCD-камера зможе вивести зображення на екран комп'ютера. Дослідник, таким чином, вже не повинен щоразу відволікатися від мікроскопа до записів і назад. Крім того, збільшене зображення можна фотографувати і зберігати в пам'ять комп'ютера, а об'єкти, що рухаються, записати на відео.

Тринокулярний стереомікроскоп ST60-24T2 – це практично копія італійського тринокулярного мікроскопа KONUS CRYSTAL. У стереомікроскопах ST60 використовується оптика австрійського виробництва. Це гарантує прозорість та чистоту лінз.

У порівнянні з мікроскопами фірми KONUS серія стереоскопічних мікроскопів ST60 дешевша приблизно вдвічі, при цьому різниця в якості матеріалів та складання не поступається відомому італійському бренду. Оптика також ідентична. Тому вибір будь-якого мікроскопа серії ST60 вас не розчарує.

Навіщо можна використовувати такий мікроскоп? Тут обмеження лише вашою фантазією: візуальний огляд поверхонь деталей, електронних плат, ювелірних виробів, знайомство з біологічним мікросвітом (комахи, шкіра людини, рослини) та багато іншого.

Це буде цікаво побачити не тільки дорослій людині, але й цікавій дитині!
